KÆLDERELEMENTER

Vores kælderelementer har mange fordele og bruges til mange forskellige bygningstyper – lige fra erhvervsbyggeri til bolig-, kontor- og institutionsbyggeri.

Kuldebroer ved kælderbyggeri er et klassisk og kompliceret problem, som ikke er blevet mindre af nye, skærpede isoleringskrav. Kælderelementer af beton har vist sig at være en effektiv og pålidelig løsning, som sikrer en optimal og ubrudt hulmursisolering fra stueplan til fundament.

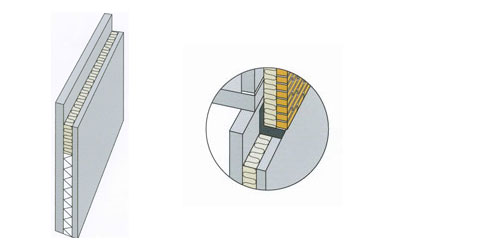

Kælderelementerne fremstilles som vandretstøbte sandwichelementer med både bagplade og forplade støbt i beton. Den isolerede kældervæg leveres i størrelser op til 3050 x 10000 mm (maks. 15 t.) og i tykkelser op til 500 mm. Det giver et bredt anvendelsesområde, idet den ovenstående ydervæg kan være en 510 mm hulmur.

Forpladen kan vælges både højere og lavere end bagpladen. Der er mulighed for aftrapning af forpladen, så den kan følge et faldende terræn.

Bagpladen dimensioneres til at bære last fra bagvæggen i etagerne ovenover og dimensioneres samtidig for vandret last fra jordtrykket. Afhængigt af dybde under terræn, tilfyldningsmateriale og komprimeringsmetode bør bagpladens tykkelse vælges som min. 0,06 x højden.

Kælderelementer isoleres med elementbatts i de øverste 600 mm. Resten af isoleringen er trykfast polystyren i en kvalitet, der kan overføre jordtrykket.

Udsparinger til vinduer og døre kan placeres individuelt. Som standard er false udstøbt i 100 mm bredde med 30 mm isolering som kuldebro-afbrydelse.

Kælderelementer kan bestilles med op til 250 mm isolering. Sandwichelementerne leveres med udvendig overflade i glat, grå beton og en indvendig overflade, klar til maler. Udsparinger for vinduer og døre, ventilation mv. samt indstøbning af el-dåser, forankringsskinner mv. leveres efter ønske.

Elementerne kan indgå i bygningens bærende og statiske system.

Kælderelementerne er CE-mærkede i henhold til gældende produktstandarder. Læs mere om CE-mærkningen for kælderelementerne her.

Elementgeometri

Elementudformning

Kælderelementerne produceres i maks. mål på 3050 x 10000 mm (maks. 15 t.) og leveres i skræddersyede udformninger med vindues- og døråbninger samt udsparinger for ventilation og lignende, placeret efter opgave.

Forpladen i sandwichelementer fremstilles i 65 mm tykkelse. Bagplade kan varieres i tykkelse afhængigt af krav til bæreevne. Det giver mulighed for op til 250 mm isolering i sandwichelementer.

Måltolerancer for det enkelte vægelement

Find alle vores tolerancer her. Måltolerancer kontrolleres ud fra mål på tegning – se mere på http://www.tolerancer.dk fra Dansk Byggeri.

Armering

Uarmerede elementer forsynes med svejst netarmering af hensyn til transport, montage og svind. Armerede elementer eller armerede dele heraf udføres i henhold til statiske beregninger. Til fastholdelse af forplade i sandwichelementer benyttes rustfast stål i kvalitet 18/8.

Indstøbningsdele

Kælderelementerne kan efter opgave leveres med supplerende indstøbningsdele som: Inserts, udragende bøjler og strittere, ankerskinner, svejseplader og andre beslag samt el-rør og -dåser.

Indbygning

Ved længere vægfelter er elementerne kun understøttet i top og bund. Derfor skal fundamentet udformes, så der er mulighed for at overføre vandret reaktion fra jordtryk til kældergulv. Det kan typisk løses ved at kældergulv ligger 50 til 80 mm over sokkel. Skal reaktionen optages af et slidlag, må dettte være lagt, inden udvendig tilfyldning finder sted.

Øverst overføres den vandrette reaktion til dækskiven. Til det formål indstøbes strittere eller inserts til gevindstænger i elementtop. Dækskiven skal ligeledes være etableret inden udvendig tilfyldning finder sted. Ved tværvægge ud for hver elementsamling er der mulighed for at dimensionere elementerne som tresidigt understøttede efter individuel vurdering, hvorved den øverste understøtning kan undværes – typisk ud for trapperum.

Elementsamlinger udføres som udgangspunkt med støbesamlinger i bagpladen. Forplade udføres til 16 mm elastisk fuge. Begge dele med eller uden affasning efter ønske.

Rundt om kælderen skal udføres et effektivt omfangsdræn, idet kældervæggen ikke dimensioneres for vandtryk fra f.eks. et højtstående grundvandsspejl.

Find vores samlingsdetaljer herunder.
